Polprevodniški releji - majhni, hitri in dolgotrajni
Kdaj potrebujete polprevodniški rele? In kako izbrati - ko se soočite s katalogom izdelkov, ki obsega 126 strani?

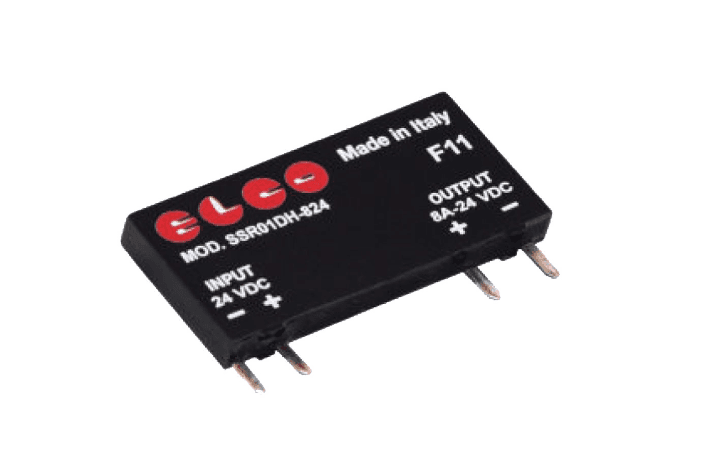

EL.CO. je bil ustanovljen leta 1986 in od takrat nenehno razvija svojo paleto polprevodniških relejev (ali statičnih relejev). Najnovejše dopolnitve palete vključujejo serije SSR01DH / SSR02DH / SSR05DH.
Ti najnovejši polprevodniški releji (SSR) združujejo visoko hitrost preklapljanja in nizko krmilno moč z 3.750V izolacijo vhod-izhod ter jih je mogoče shranjevati pri temperaturah od -40 do 100 °C. Delovna temperatura je -30/+80 °C.
So še en dodatek k izjemno impresivni paleti, ki si jo lahko ogledate tukaj. http://www.nexuscomponents.co.uk/Manufacturers/ELCO V Nexusu imamo tehnično znanje, da poskrbimo, da dobite pravi SSR za svoje potrebe - in kdaj je morda prava kakšna druga rešitev. Ker noben posamezen SSR ni popoln za vse aplikacije - od tod potreba po tako velikem katalogu izdelkov.
Preprosto povedano, SSR so alternativa uporabi običajnega stikala, kadar želite vklopiti ali izklopiti tokokrog. Poleg tega, da je manjši in cenejši od stikala, SSR nima gibljivih delov. Zato lahko deluje veliko hitreje in traja dlje kot bi stikalo - ker se deli, ki se lahko premikajo, lahko tudi obrabijo. SSR, ki so bili prvič predstavljeni v šestdesetih letih prejšnjega stoletja, so bili naslednja generacija po elektromehanskem releju. Medtem ko je elektromehanski rele robusten in ga je mogoče prilagoditi različnim nalogam, običajno zavzame več prostora. Elektromehanskemu releju lahko preklapljanje vzame 5-15 ms - veliko prepočasi za nekatere aplikacije. Žice SSR so manjše in višjega preseka kot pri stikalu, kar omogoča, da so enote veliko manjše. Pripomorejo k večji varnosti, saj imate opravka z nižjo napetostjo in jakostjo toka - zaradi česar so odlična izbira za veliko višje napetosti, ko bi se običajno stikalo pri visokem toku lahko pregrelo. Mogoče jih je zasnovati tako, da se vklopijo s krmilnim tokom, nizkim do 1 miliamper, čeprav se pogosteje uporablja 5 do 15 miliamperov.
SSR so torej hitrejši, manjši in imajo daljšo življenjsko dobo kot mehanski rele. Uporabljajo se v žarnicah in svetilih, avtomobilih, grelnikih, računalnikih in napajalnikih ter imajo številne prednosti. Brez povratnega sunka, brez mehanske obrabe, zanesljivost, krajši odzivni čas in odpornost na udarce - polprevodniški rele ima impresiven seznam lastnosti. Ne nazadnje popolno odsotnost iskrenja - bistveno v eksplozivnih okoljih.
Lahko delujejo milijone ciklov brez izgube delovanja. Ker preklapljajo tiho, imajo veliko prednost v napajalnih omarah, ki vsebujejo veliko relejev, ko se hrup lahko resnično poveča. Uporabljajo jih je mogoče tudi v vlažnih in umazanih okoljih.
Njihove prednosti pred elektromehanskimi releji se resnično občutijo pri termostatih, aplikacijah za hitro preklapljanje, kot so grelni tokokrogi, in pri vsaki uporabi, kjer bo prihajalo do pogostega vklapljanja in izklapljanja (SSR nimajo odskakovanja kontaktov).
Vendar so SSR lahko nagnjeni k padcu napetosti od 1 do 1,5V in so združljivi le z izhodom za izmenični ali enosmerni tok. Lahko so tudi odporni na prehodne napetosti. Pravilno morajo biti razporejeni - dobro prezračevani in ne nameščeni v vrstah drug nad drugim.
Vsi polprevodniški releji družbe EL.CO. so opremljeni z dušilnim filtrom, ki jih ščiti pred konicami, ki jih povzroča prevelika hitrost izhodne napetosti. V nekaterih okoljih - na primer v težki industriji - je mogoče dodati dodatno zaščito, morda pa bodo potrebne tudi hitro odzivne varovalke. Tudi tu ima Nexus strokovno znanje za svetovanje, da poskrbi, da je vaša rešitev prava za vaše potrebe.
Če iščete SSR, lahko našo paleto EL.CO. najdete tukaj -
http://www.nexuscomponents.co.uk/Manufacturers/Products/ELCO
